Sistemas de desinfecção

Os geradores de dióxido de cloro LOTUS AIR são a solução mais eficaz para a desinfecção de água em uma variedade de aplicações e, em particular, para a prevenção da legionelose em sistemas sanitários de água quente e fria.

A bactéria que causa a legionelose, a Legionella, é de fato capaz de se adaptar até mesmo a condições que seriam fatais para outros organismos. Devido ao seu alto potencial redox, o dióxido de cloro exerce uma ação desinfetante mais poderosa do que outros biocidas contra a legionela e todos os tipos de germes e contaminantes, como vírus, bactérias, fungos e algas. O potencial de oxidação é maior do que o do cloro, por exemplo, portanto, menos produtos químicos podem ser usados. Os subprodutos de desinfecção potencialmente perigosos também estão ausentes e está comprovado que ele penetra e degrada o habitat da legionela. A ação do dióxido de cloro independe do valor do pH da água, não é agressiva para os encanamentos e tem um efeito mais duradouro e de maior alcance a partir do ponto de injeção.

De testes científicos mostra a eficácia da ação desinfetante, com a eliminação da legionela em cerca de 100% em apenas 30 minutos e a eliminação do habitat de proliferação. A segurança é garantida pelo processo de produção de pressão ambiente, no qual o dióxido de cloro nunca é tratado em sua forma gasosa, mas é produzido pela reação de dois precursores líquidos em uma câmara de reação apenas na quantidade necessária no momento.

O LOTUS AIR foi projetado para que a reação ocorra em uma câmara de reação, enquanto a solução produzida é armazenada em um tanque e dosada no fluxo de água de acordo com a demanda. O gerador é produzido em três modelos e pode ser equipado com uma sonda SCL2 ou SCL17 para medição de dióxido de cloro ou uma sonda ERH para medição Redox.

O LOTUS AIR é um produto pronto para uso que é fácil de instalar e gerenciar graças a uma interface de usuário simplificada. Sua elegante cobertura também preserva a limpeza de seus componentes e os protege contra danos acidentais. Cada gerador pode ser controlado remotamente por meio do ERMES, o sistema de gerenciamento remoto exclusivo da EMEC, acessível por meio de um simples smartphone ou tablet.

O CDS _NH2Clé um sistema compacto e automático projetado para a produção de cloramina em solução aquosa para água potável ou para fins industriais, dentro do escopo das possibilidades de uso previstas nestas instruções.

O CDS _NH2Cldosa simultaneamente dois produtos químicos, a amônia (a uma porcentagem conhecida) e o hipoclorito de sódio (a uma porcentagem conhecida), na água dentro do reator. A geração é monitorada pelo HMI e pode ser regulada por um medidor de fluxo com o fluxo de água principal.

O sistema inclui três proteções:

Uma proteção para a bomba de dosagem _{de NH3}

Uma proteção para a bomba de dosagem de NaClO

Uma proteção contra a leitura de fluxo mínimo do medidor de água de diluição

A geração de _NH2Clocorre dentro de um reator com fluxo de água externo para proteger o reator. Dentro do reator, os dois reagentes reagem com água de diluição em uma concentração de aproximadamente 2 g/l (2000 ppm).

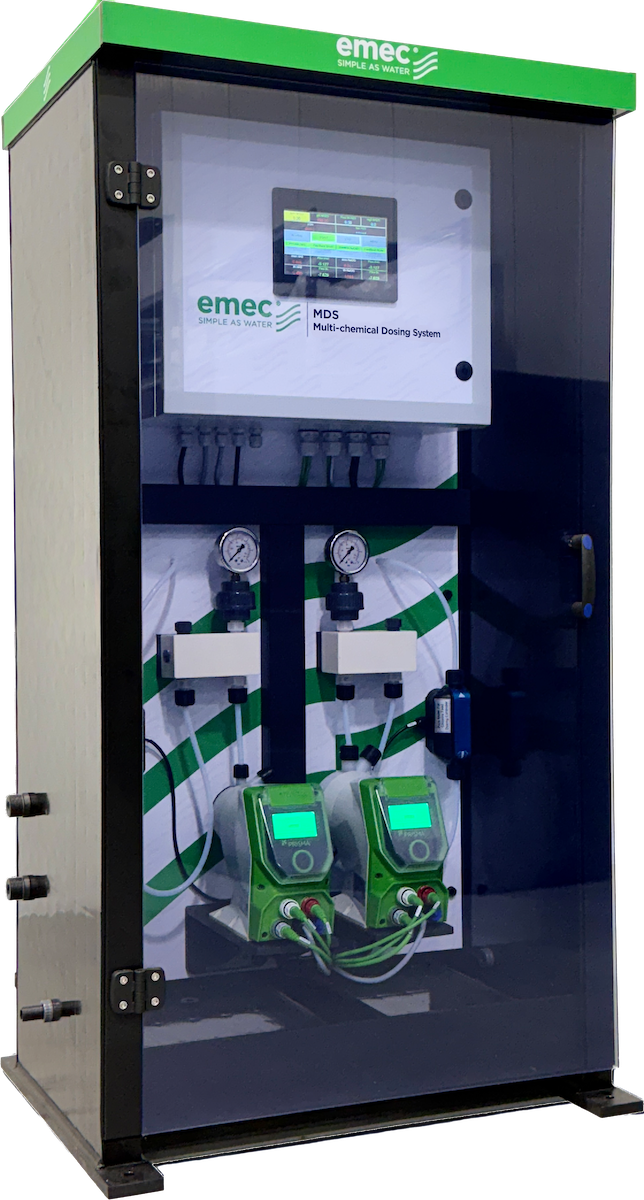

CARACTERÍSTICAS TÉCNICAS

• Caixa HDPE dim. 750 x 1500 profundidade 560 mm
• Controlador HMI com tela de toque colorida de 7″.
• Produção de _NH2Cl: 50 a 5000 g/h
• Bombas dosadoras de diafragma autoescorvante Prisma nº 2 com motor de passo e cabeçote de dosagem com diafragma de PTFE e válvulas de PVDF
• Medidores de pressão nº 2 que leem a pressão operacional da bomba com selo de diafragma
• Sensores de nível mínimo de reagente
• Tanque de coleta de vazamento
• Portas de cobertura de segurança
• Reator PVDF

ELEMENTOS

BOMBAS DE DOSAGEM
A CDS está equipada com 2 bombas recíprocas de volume controlado da série Prisma que garantem o controle preciso da dinâmica do fluxo, um aspecto essencial para garantir a eficiência e o uso do sistema de processo. O movimento alternativo resulta em um fornecimento de fluxo sinusoidal, de modo que o fluxo do produto bombeado não é contínuo, mas pulsante. A taxa de fluxo ou o volume da bomba é controlado pela variação do curso do diafragma. O movimento recíproco do diafragma da bomba dosadora determina o fluxo por meio de válvulas direcionais localizadas na entrada e na saída do cabeçote da bomba.

MANÔMETRO
O manômetro permite que você determine a pressão real de trabalho da bomba.

MEMBRANE LIQUID SEPARATOR
O separador de líquido de diafragma garante a medição precisa da pressão nos casos em que líquidos corrosivos podem passar e, assim, danificar o medidor.

VÁLVULA DE CONTROLE
A válvula de compressão evita a passagem espontânea de líquido (sifonagem) em condições em que o nível do tanque de sucção é mais alto do que o nível de entrega.

MEDIÇÃO DE FLUXO POR ULTRASSOM (Controle de Fluxo)
O instrumento de medição de fluxo por ultrassomcom controle de retorno permite o ajuste preciso da dosagem necessária em modo totalmente automático.

FUNÇÕES PRINCIPAIS

• Dosagem homogênea e contínua
• Seleção da concentração percentual de químicos
• Método de dosagem:
  • cálculo automático dos dois reagentes de acordo com a quantidade necessária
  • concentração em %
  • proporcional ao sinal do medidor de fluxo de água (4-20 mA)
  • manual
• Medição de vazão de medição integrada
• Sistema de controle de fluxo de produtos químicos
• Sistema de diluição por medidor de vazão ultrassônico
• Configuração do modo de calibração da bomba dosadora
• Configuração de químicos (amônia, sulfato de amônio, bicarbonato de amônio)
• Alarmes (todos os alarmes são configurados como alarmes remotos)
• Porta de comunicação Ethernet Modbus TCP-IP
